За АЕЦ „Козлодуй“ сутрешното земетресение не представлява някаква особена ситуация. След допълнителното антисеизмично укрепване на строителните конструкции и съоръженията (СКС), устойчивостта на пети и шести блок е 8 степен по скалата МШК.
За читателите, може би ще представлява интерес написаното по-долу. Ако на някой изложението се стори твърде повърхностно, моля за извинение, но то е в рамките на допустимата неконфиденциалност.
Антисеизмичната защита на АЕЦ е предназначена за автоматично сработване на аварийната защита (АЗ) на реактора. Сеизмичното въздействие от 6 бала по скалата МШК-64 е една от многото първопричини за аварийно спиране на ВВЭР–1000/В320, каквито са и на АЕЦ “Козлодуй”.
Както за всички останали контролирани параметри и тук организацията е следната: От три датчика непрекъснато се получава информация за стойността на измервания параметър. При превишаване на определена стойност (праг) по два от каналите (датчиците) се извършва съответна логическа обработка, която накрая довежда до изпращане на авариен сигнал в системата за групово и индивидуално управление (СГИУ). По нейна команда падат борните пръти и верижната реакция се прекратява (сработва АЗ).

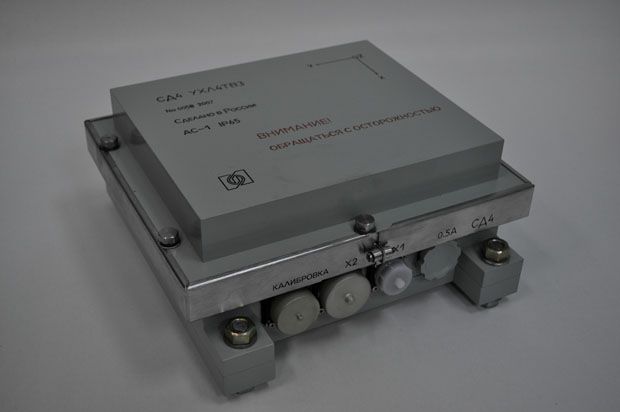

За системите за аварийна антисеизмична защита на реакторни установки в НИИФИ – град Пенза са създадени сеизмодатчиците СД-4, базирани на метода на уравновесяващото преобразуване. Основните конкурентни преимущества на СД-4 в сравнение с техните аналози са по-високите точност и степен на електромагнитна съвместимост, просто регулиране на динамичните характеристики, малки габарити, възможност за самоконтрол на целия измерителен канал по време на целия жизнен цикъл на изделието, лесна проверка на функционирането на датчика на мястото на експлоатация.
Сеизмодатчиците СД-4 и опростеният модел СС-3 лесно могат да бъдат адаптирани към различни условия на експлоатация. Например, за сметка на изключването на части от каналите могат да бъдат подобрени теглото и габаритите, да бъде изменена конфигурацията на корпуса, да бъдат въведени интерфейсни устройства за безжично предаване на информацията на големи разстояния и т.н.
Трябва да се знае, че тези датчици не са прости преобразуватели на механичните трептения (вибрации). В тях се съвместяват множество функции, за да може електрическите сигнали, получени от първичните преобразуватели на ускорението (акселерометри) да се обработят по такъв начин, че при средно-квадратично ускорение от 0,5 m/s2 , съответстващо условно на земетресение 6 бала по МШК да се изработи управляващ сигнал П1 за иницииране на сработването на АЗ. Както вече обясних трябва същото да се случи едновременно по поне още 1 канал (датчик).
Освен тази основна функция на апаратурата за антисеизмична защита (АИАЗ), датчиците изработват множество други сигнали свързани със записването и визуализацията на параметрите на земетресението. Това е особено необходимо за анализ както на слаби земетресения с ускорение над 0,1 m/s2 ,които не са довели до сработване на АЗ, така и на развитието на земетресението след сработването на АЗ (създава се авариен архив).
За антисеизмична защита на ВВЭР-1000, освен посочените по-горе датчици се ползват два модела украински датчици, а в Китай, на АЕЦ “Тянван”, работи система за антисеизмична защита западноевропейско производство (GeoSIG ).

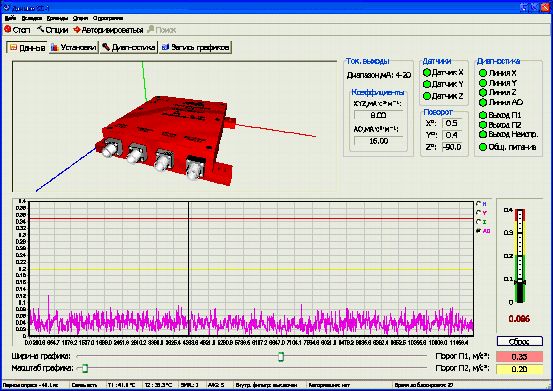

Следващите слайдове са от системата за антисеизмична защита, разработена от НПО “Радий” – Украйна.

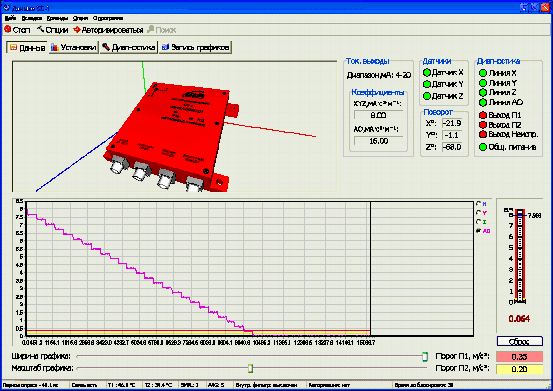

Тази система е най-интелигентната от източно-европейските, които познавам. На втория слайд се вижда как датчикът се адаптира към нивото на собствените вибрационни шумове на мястото на монтажа.
