Както вече ви съобщих – http://atominfo.bg/?p=17241 , на първи блок на АЕЦ “Куданкулам” през юли успешно преминаха изпитанията на системата за бързо вкарване на бор (СБВБ) .
Ще се опитам накратко да ви запозная с тази новост, която се въвежда в експлоатация за първи път на блоковете с ВВЭР. Във всички следващи проекти, които ще се въвеждат в експлоатация, тя ще бъде неразделна част от пасивните системи за безопасност.
За първи път в проекта на ядрения остров на първи блок на АЕЦ “Куданкулам” е предвидена допълнителна система за бързо вкарване на бор (СБВБ) за управление на над-проектните аварии без сработване на аварийната защита.
Тя е предназначена за привеждане на активната зона на реактора в под-критично състояние чрез въвеждане в първи контур на концентриран разтвор на борна киселина ако откажат системите за управление и защита на реактора.
Системата се състои от четири независими един от друг канала, всеки от които включва в себе си резервоар с разтвор на борна киселина, включен паралелно на съответната ГЦП на циркулационния кръг.
При отварянето на бързо-действащите запорни клапани на тръбопроводите, съединяващи резервоарите на СБВБ с първи контур, разтворът на бора се избутва от топлоносителя на първи контур за сметка на напора на ГЦП, включително и в случаите на въртенето им по инерция при обезточване. Избутаният в първи контур на РУ борен разтвор постъпва на входа на активната зона на реактора, вследствие на което мощността са намалява
Интересна статия за резултатите от изпитанията на СБВБ ще намерите на http://www.atominfo.ru/newsf/m0093.htm

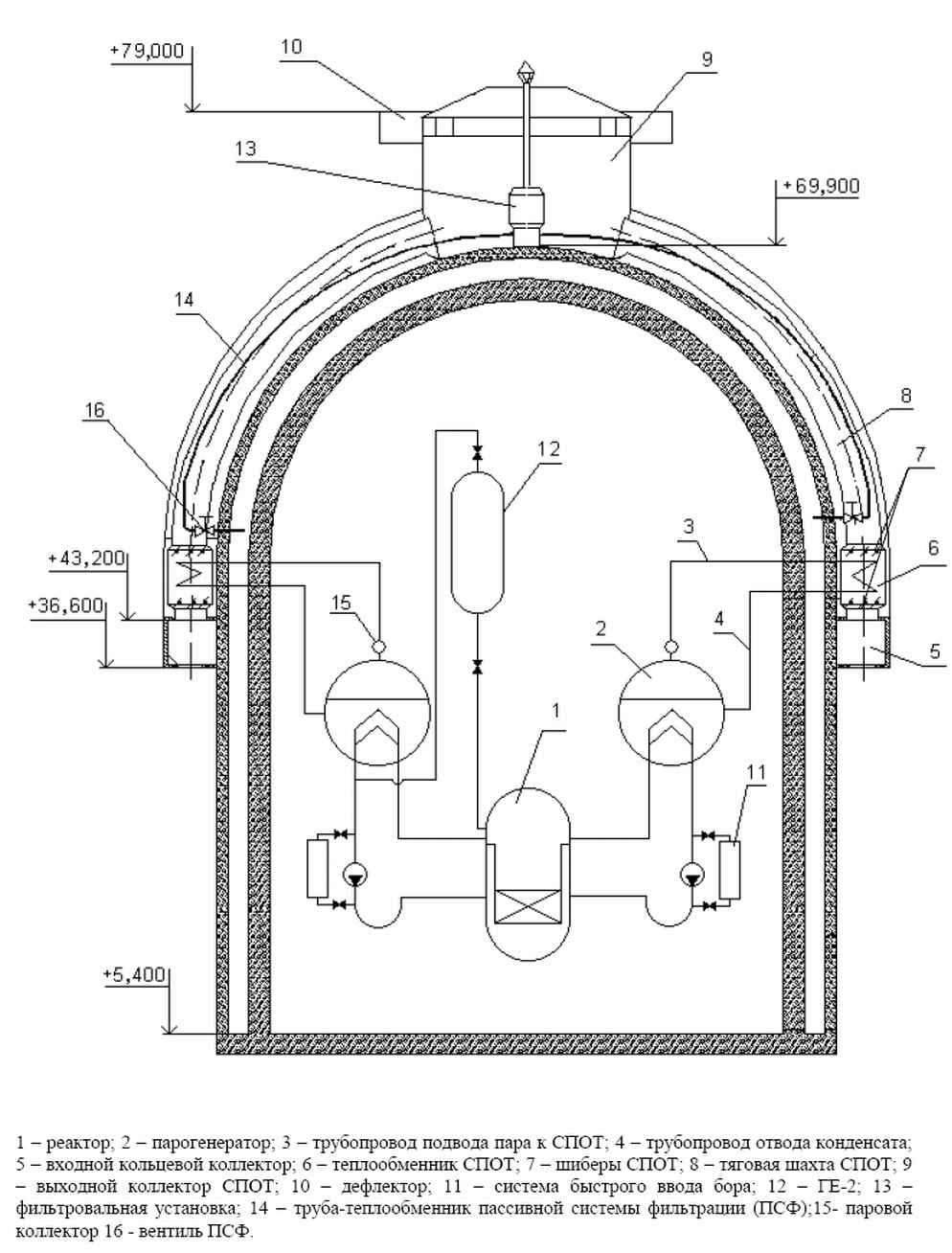

На следващата технологична схема можете да се запознаете с използваните в последните разработки (включително и в проекта “Белене”) на ядрения остров с ВВЭР пасивни системи за безопасност.
Каждый может увидеть данную систему в файле, находящемся на сайте АЯР: http://www.bnsa.bas.bg/bg/facilities/belene/finalstresstests-belene-bg.pdf Упоминается на страницах 25,30,32, кратко описана на 33-й. Краткое название системы – JDJ.
